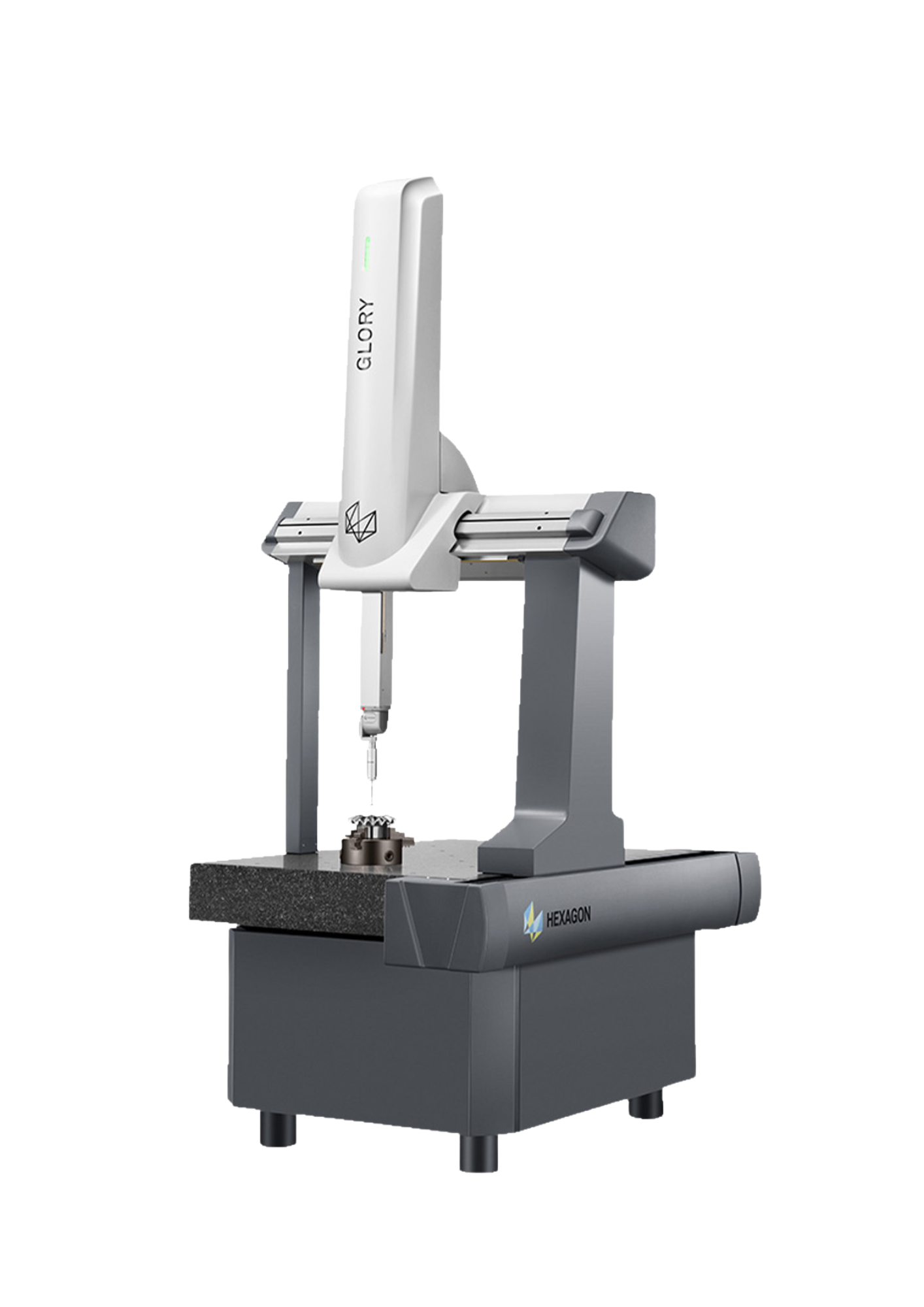

Máy đo tọa độ GLORY (CMM) là thế hệ máy đo vạn năng mới, mang đến giải pháp đo lường với cấu hình cao, linh hoạt và hiệu suất vượt trội. Được phát triển dựa trên các công nghệ tiên tiến và sáng tạo của Hexagon với gần 30 năm kinh nghiệm trong lĩnh vực đo lường công nghiệp, GLORY CMM là sự kết hợp hoàn hảo giữa độ chính xác cao, độ tin cậy, và khả năng tùy chỉnh theo nhu cầu đa dạng của người dùng.
Đặc tính kỹ thuật của máy CMM kiểu cầu GLORY – Bridge CMMs
- Đầu dò quét xúc giác: Gắn trên đầu dò lập chỉ mục tự động, đảm bảo độ chính xác cao.
- Khung cơ khí nhôm cacbua: Nhẹ, dẫn nhiệt tốt, và được tôi bề mặt để tăng độ cứng, phù hợp với hệ thống đo lường phổ thông.
- Bàn đá granit: Chắc chắn, ổn định, giảm rung và hỗ trợ chuyển động trơn tru của cầu.
- Công nghệ cân bằng khí nén: Đảm bảo độ chính xác định vị cao và vận hành trơn tru, tiết kiệm năng lượng.
- Cân HEIDENHAIN: Mã hóa độ phân giải cao, ổn định và đáng tin cậy, chống nhiễu và mài mòn.
- Dây đai thời gian gia cố: Tích hợp dây thép, đảm bảo định vị chính xác và loại bỏ rung lắc khi quét tốc độ cao.
- Thanh dẫn hướng đuôi én: Được gia công chính xác, đảm bảo chuyển động ổn định, chính xác và lâu dài.
- Đèn tín hiệu LED: Theo dõi trạng thái của CMM theo thời gian thực, tối ưu hóa quản lý thời gian và tài nguyên.
- Cầu TRICISION: Độ cứng cao, cải thiện hiệu suất và độ ổn định, cho phép vận hành nhanh hơn và ổn định nhiệt tốt hơn.
Tính năng vượt trội tạo nên giá trị cho GLORY
- Giảm rung chủ động: Hệ thống giúp máy hoạt động ổn định, chống rung tốt hơn ngay cả khi đặt gần dây chuyền sản xuất hoặc trong môi trường đo tự động.
- Hệ thống thay đổi đầu dò tự động: Cho phép chuyển đổi giữa các ứng dụng đo lường mà không cần gián đoạn, nhờ vào giá đỡ và mô-đun đa năng.
- Công nghệ Fly2: Tối ưu hóa đường dẫn đo, giảm thời gian chờ và tăng hiệu quả đo lường hơn 10%.
- Scan Pilot: Cải thiện độ chính xác khi quét các cấu trúc chưa biết hoặc phức tạp với tốc độ cao.
- Chế độ ECO và ECO+: Tiết kiệm năng lượng bằng cách tự động tắt nguồn và khí nén khi máy không hoạt động, nhưng vẫn sẵn sàng hoạt động lại mà không cần can thiệp.
- Tích hợp tự động hóa: GLORY dễ dàng tích hợp vào mọi cấp độ tự động hóa, từ thủ công đến hoàn toàn tự động, giúp tối ưu hóa quy trình sản xuất.
- Giám sát thời gian thực: Hiệu suất máy được theo dõi và phân tích qua bảng điều khiển trung tâm, với khả năng truy cập từ PC, điện thoại, và máy tính bảng, giúp tối ưu hóa hiệu quả và ngăn ngừa thời gian chết.
- Phần mềm Q-DAS: Hỗ trợ kiểm soát và tối ưu hóa quy trình sản xuất bằng cách đơn giản hóa quản lý dữ liệu và cung cấp phân tích chi tiết, thúc đẩy cải tiến liên tục trong công nghiệp.
Ứng dụng của GLORY CMM
GLORY (CMM) là thiết bị đo lường quan trọng trong nhiều lĩnh vực công nghiệp, đặc biệt là trong các ngành chế tạo máy, ô tô, hàng không, và kỹ thuật cơ khí chính xác – những lĩnh vực đòi hỏi độ chính xác cao và tính ổn định trong quy trình sản xuất. Nhờ vào khả năng đo lường chính xác và linh hoạt, GLORY CMM giúp các doanh nghiệp đảm bảo chất lượng sản phẩm, tối ưu hóa quy trình sản xuất, và giảm thiểu sai sót trong việc gia công và lắp ráp.
GLORY CMM có sẵn hai phiên bản chính – Chạm và Quét – mỗi phiên bản được cấu hình tối ưu để thực hiện các tác vụ đo lường khác nhau. Phiên bản Chạm sử dụng cảm biến xúc giác để đo các bề mặt tiếp xúc, phù hợp cho các ứng dụng cần độ chính xác cao trong việc đo các chi tiết nhỏ hoặc có hình dạng phức tạp. Trong khi đó, phiên bản Quét sử dụng công nghệ cảm biến không tiếp xúc, lý tưởng cho việc đo lường các bề mặt lớn hoặc phức tạp, với khả năng quét nhanh và ghi lại dữ liệu chi tiết về hình học sản phẩm.
Điều đặc biệt ở GLORY CMM là khả năng tích hợp đa dạng các cảm biến xúc giác và không tiếp xúc, kết hợp với nhiều loại đầu dò lập chỉ mục khác nhau. Điều này cho phép người dùng linh hoạt trong việc lựa chọn và chuyển đổi nhanh giữa các phương pháp đo lường để phù hợp với yêu cầu cụ thể của từng ứng dụng.
Thông số kỹ thuật sản phẩm
Bảng kích thước máy
| Model | Stroke | External dimensions (mm) | Space (mm) | Z axis width (mm) | Worktable dimensions (mm) | Support (mm) | Max. part weight (kg) | CMM weight (kg) |
|||||||||
| X | Y | Z | LX | Scan LY |
Touch LY |
LZ | DX | DZ | DZ1 | BZ | PH | PY | SY | SY1 | |||
| 05.06.05 | 500 | 600 | 500 | 1020 | 1425 | 1475 | 2449 | 626 | 134 | 675 | 65×65 | 774 | 1155 | 751 | 212 | 227 | 620 |
| 06.08.06 | 600 | 800 | 600 | 1120 | 1624 | 1674 | 2669 | 732 | 134 | 775 | 65×65 | 774 | 1355 | 951 | 202 | 300 | 795 |
| 06.10.06 | 600 | 1000 | 600 | 1120 | 1824 | 1874 | 2669 | 732 | 134 | 775 | 65×65 | 774 | 1555 | 1151 | 202 | 300 | 861 |
| 08.10.06 | 800 | 1000 | 600 | 1364 | 1918 | 1918 | 2839 | 931 | 142 | 811 | 80×80 | 792 | 1650 | 1097 | 247 | 500 | 1203 |
| 08.15.06 | 800 | 1500 | 600 | 1364 | 2418 | 2418 | 2839 | 931 | 142 | 811 | 80×80 | 792 | 2150 | 1597 | 247 | 500 | 1740 |
Bảng thông số hiệu suất của GLORY CMMs
| Maximum Permissible Error MPE (μm), Maximum Permissible Repeatability Error MPL(μm) |
|||||||||
| Model | HH-MI | HP-TMe | HP-THDe | ||||||
| E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | |
| 05.06.05 | 2.3 + 3.3L/1000 | 2.3 | 2.3 | 2.1 + 3.3L/1000 | 2.1 | 2.1 | 1.9 + 3.3L/1000 | 1.9 | 1.9 |
| 06.yy.06 | 2.5 + 3.3L/1000 | 2.8 | 2.5 | 2.4 + 3.3L/1000 | 2.5 | 2.4 | 2.2 + 3.3L/1000 | 2.3 | 2.2 |
| 08.yy.06 | 2.7 + 3.3L/1000 | 2.9 | 2.7 | 2.5 + 3.3L/1000 | 2.6 | 2.5 | 2.3 + 3.3L/1000 | 2.4 | 2.3 |
CMM GLORY chạy phần mềm đo lường PC-DMIS hàng đầu thị trường và được sử dụng rộng rãi, cung cấp quy trình làm việc được tối ưu hóa cho mọi loại hoạt động đo lường, giúp việc triển khai các quy trình đo lường đơn giản hoặc phức tạp trở nên dễ dàng và hiệu quả.
