Mô tả
Mô tả chung

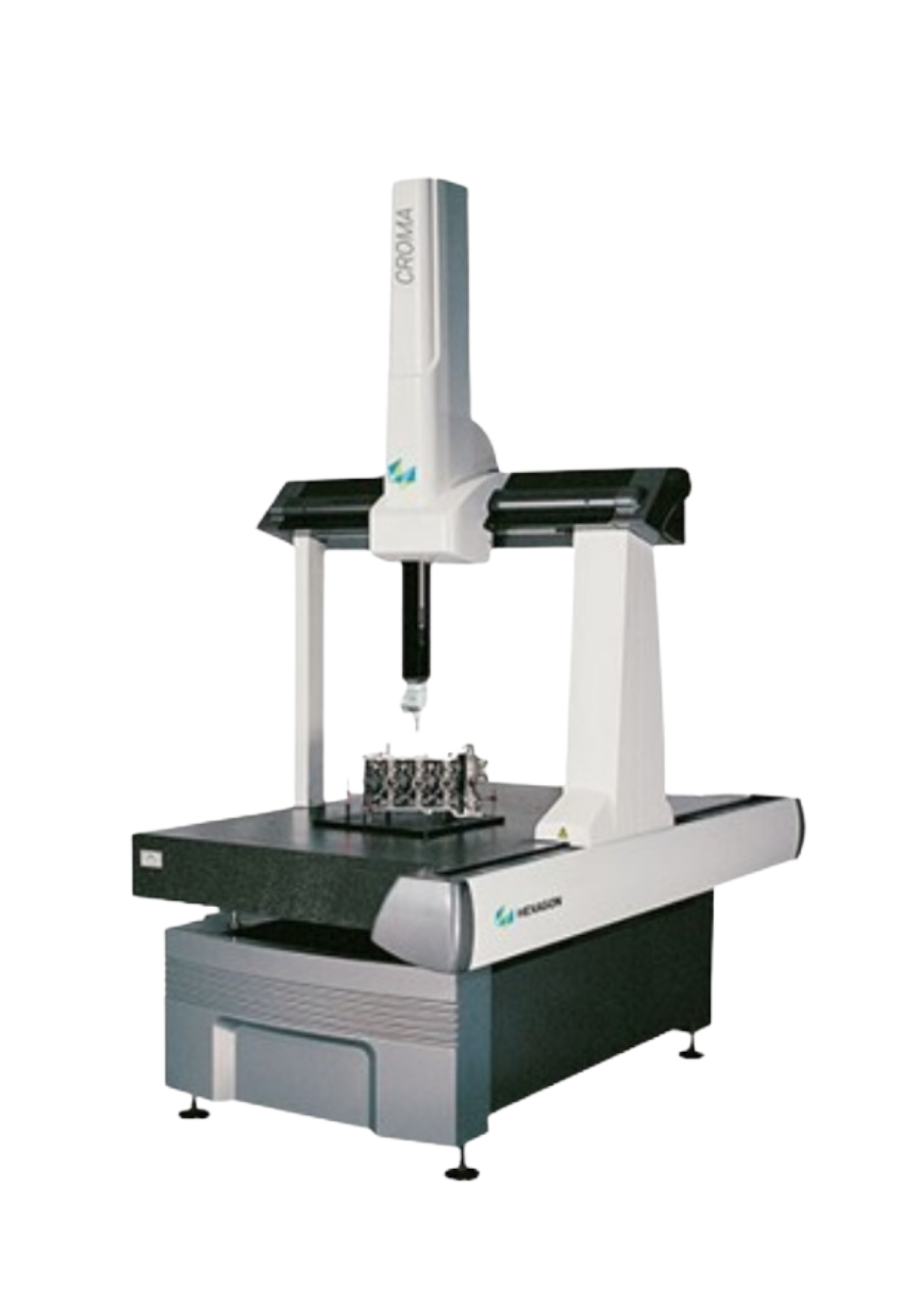

CROMA của Hexagon là dòng máy đo CMM cầu cung cấp giải pháp đo lường chi phí hiệu quả, giúp cải thiện kiểm soát chất lượng trên toàn bộ quá trình sản xuất. Với thiết kế khung tiên tiến, cấu trúc được thiết kế tốt, công nghệ điều khiển đặc biệt và các gói phần mềm mới nhất, CROMA cân bằng giữa độ chính xác, năng suất và độ tin cậy với tỷ lệ giá thành/sản phẩm.
Điểm mạnh
- Độ chính xác cao trong quá trình chuyển động tốc độ cao
- Thiết kế dầm tam giác độc quyền cho độ cứng và độ tin cậy cao
- Hướng dẫn đồng bộ tích hợp giảm trọng lượng máy và ngăn chặn dao động trong quá trình kiểm tra
- Vòng bi khí tự làm sạch giảm ma sát và tối đa hóa độ bền của thiết bị
- Thanh quang học chính xác cao giúp giảm thiểu ảnh hưởng của biến dạng nhiệt
- Động cơ servo DC cung cấp chuyển động ổn định và định vị chính xác
Ứng dụng
CROMA phù hợp cho các doanh nghiệp mua máy đo 3D lần đầu hoặc mở rộng năng lực đo lường chất lượng hiện có
Tính năng sản phẩm
- Công nghệ nhôm nguyên khối: Dầm ngang và trục Z được chế tạo từ hợp kim nhôm hàng không xử lý anod hóa bề mặt, đảm bảo độ ổn định nhiệt vượt trội; đồng thời giảm khối lượng các bộ phận chuyển động, giúp giảm quán tính khi máy đo hoạt động ở tốc độ cao.
- Dẫn hướng ba trục sử dụng ổ trục không khí tự làm sạch có độ chính xác cao, đảm bảo chuyển động mượt mà và không bị mài mòn theo thời gian.
- Cả ba trục đều sử dụng thước quang độ chính xác cao nhập khẩu từ châu Âu, đảm bảo độ chính xác đo lường tuyệt đối.
- Tất cả các trục chuyển động đều được điều khiển bằng hệ thống servo một chiều (DC servo), đảm bảo chuyển động ổn định và chính xác.
- Trục X áp dụng công nghệ dầm tam giác chính xác độc quyền: so với dầm hình chữ nhật truyền thống, cấu trúc này có trọng tâm thấp hơn, tỷ lệ giữa độ cứng và khối lượng tối ưu hơn, mang lại độ tin cậy cao hơn trong chuyển động.
- Trục Z áp dụng công nghệ cân bằng khí động học đã được cấp bằng sáng chế, sử dụng hệ thống treo linh hoạt, loại bỏ hiện tượng can nhiễu giữa chuyển động trục và hệ thống truyền động, từ đó nâng cao độ chính xác và độ ổn định lâu dài của máy đo.
- Sử dụng hệ thống điều khiển IDC-Ⅰ do Hexagon phát triển riêng cho dòng Croma, tích hợp 21 công nghệ hiệu chỉnh sai số không gian và chức năng tự động điều chỉnh, đảm bảo hiệu suất động học và độ chính xác đo lường của máy.
Thông số kỹ thuật sản phẩm
| Machine Type | CROMA 564 | CROMA 686 | CROMA 8106 | CROMA 8126 | |
| Strokes (mm) | X | 500 | 600 | 800 | 800 |
| Y | 600 | 800 | 1000 | 1200 | |
| Z | 400 | 600 | 600 | 600 | |
| Measuring range (mm) | Dx | 634 | 734 | 934 | 934 |
| Dz | 144 | 144 | 144 | 144 | |
| Dz1 | 594 | 794 | 794 | 794 | |
| Working plate (mm) | Ph | 783 | 783 | 805 | 805 |
| Py | 1155 | 1355 | 1555 | 1755 | |
| Support (mm) | Sy | 824 | 978 | 1178 | 1378 |
| Sy1 | 356 | 379 | 379 | 379 | |
| Overall size (mm) | Lx | 1050 | 1150 | 1350 | 1350 |
| Ly | 1535 | 1735 | 1935 | 2135 | |
| Lz | 2247 | 2647 | 2729 | 2729 | |
| Max. part weight | 300 | 300 | 300 | 300 | |
| Machine wieght (kg) | 590 | 730 | 1074 | 1196 | |
| MPEe (μm) | 2.8 + L / 300 | 2.8 + L / 300 | 3.0 + L / 300 | 3.0 + L / 300 | |
| Probe/Sensor | Manual or automatic | ||||
| Scales resolution μm | 0.078 | 0.078 | 0.078 | 0.078 | |
| Max. 3D speed (mm/s) | 520 | 520 | 520 | 520 | |
| Max. 3D acceleration (mm/s2) | 1730 | 1730 | 1730 | 1730 | |
| Air pressure | 120 Nl / min, 0.45 Mpa | 120 Nl / min, 0.45 Mpa | 120 Nl / min, 0.45 Mpa | 120 Nl / min, 0.45 Mpa | |
| Operating temperature | 20±2°C | 20±2°C | 20±2°C | 20±2°C | |
| Temperature gradients | |||||
| Air temperature variation | 1°C / h – 2°C / 24h | 1°C / h – 2°C / 24h | 1°C / h – 2°C / 24h | 1°C / h – 2°C / 24h | |
| Air temperature gradient | 1°C / m | 1°C / m | 1°C / m | 1°C / m | |
| HumidityOMA | 45% – 75% | 45% – 75% | 45% – 75% | 45% – 75% | |
