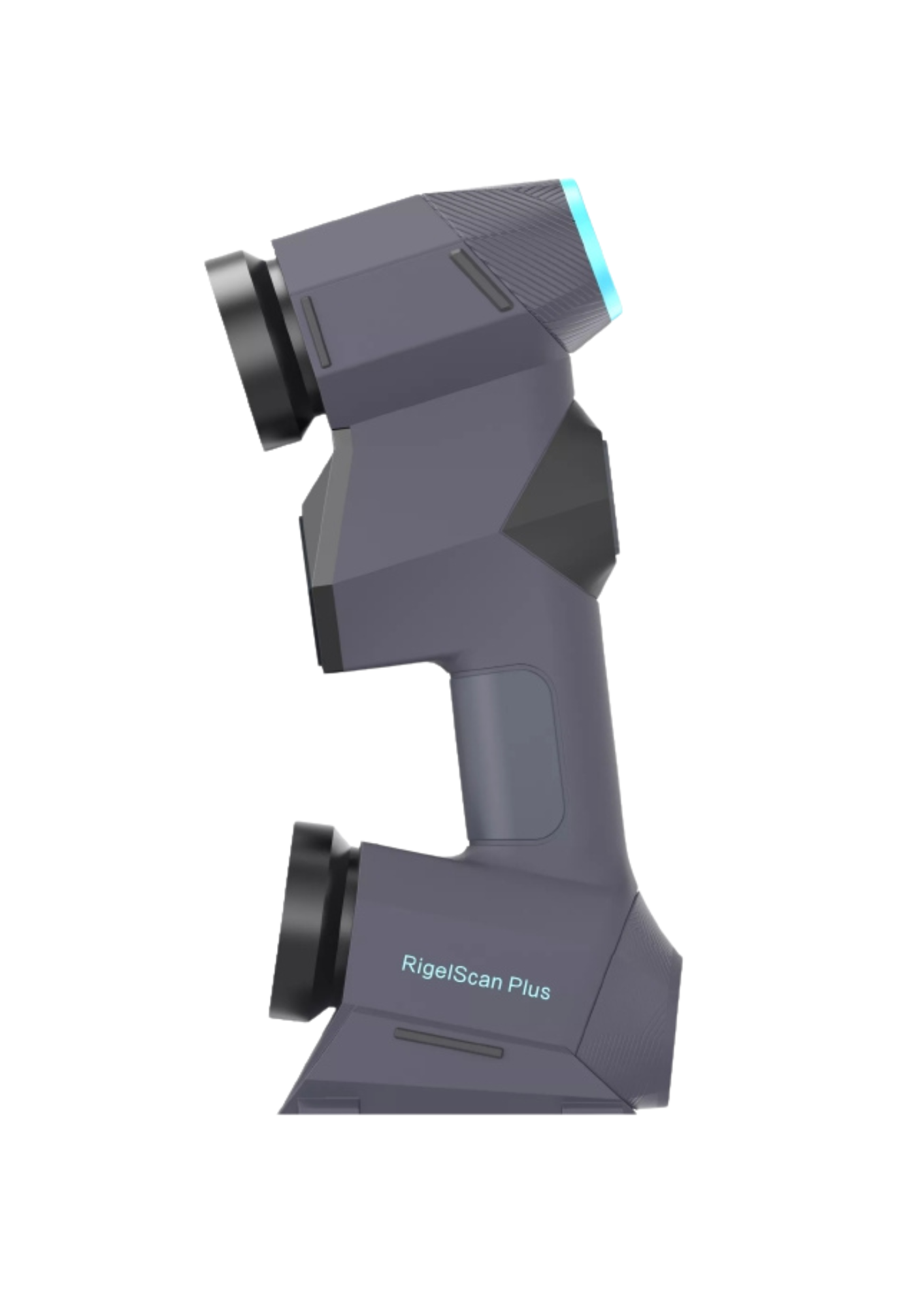

Máy Scan 3D công nghiệp cầm tay Hexagon RigelScan Plus

Mô tả chung

RigelScan có thể ghi lại các đặc điểm chi tiết của các bộ phận với độ chính xác lên đến 0,02mm, được chứng nhận bởi Viện Đo lường Quốc gia. RigelScan áp dụng công nghệ quét laser màu xanh để dễ dàng chụp được bề mặt sáng bóng. Đồng thời, RigelScan có thể được trang bị mô-đun không dây để mang lại trải nghiệm quét các bộ phận lớn dễ dàng và linh hoạt hơn. Vì vậy, RigelScan cung cấp giải pháp đo 3D hoàn hảo cho mọi ngành nghề

Điểm mạnh

• HIỆU SUẤT CAO: Lên tới 1.050.000 phép đo/s
• QUÉT QUY MÔ LỚN: Vùng quét lên tới 600 × 550mm
• ĐỘ CHÍNH XÁC SIÊU CAO: Lên đến 0,01mm
• QUÉT CHI TIẾT TỐT: Ghi lại dữ liệu 3D hoàn hảo của các bộ phận chính xác
• KHẢ NĂNG THÍCH ỨNG TỐT
• THÂN THIỆN VỚI NGƯỜI DÙNG
• KẾT NỐI KHÔNG DÂY

Ứng dụng

• HÀNG KHÔNG VŨ TRỤ

Tạo mẫu nhanh, kiểm tra/kiểm soát chất lượng, phân tích hao mòn (MRO), khí động học, phân tích ứng suất, tái chế OEM và các bộ phận, kỹ thuật đảo ngược

• Ô TÔ

Kỹ thuật đảo ngược, phân tích sản phẩm cạnh tranh, đóng gói lại ô tô, tùy chỉnh nội thất, mô hình hóa và thiết kế, phân tích phần tử hữu hạn (FEA)

• BỘ PHẬN ĐÚC

Kiểm soát và kiểm tra chất lượng phần thô, thiết kế gia công di tích văn hóa, nghệ thuật, điêu khắc

• CÔNG NGHIỆP NẶNG

Kiểm soát chất lượng, kỹ thuật đảo ngược MRO và phân tích hao mòn, thiết kế và sửa đổi máy móc/dụng cụ, tái chế OEM và các bộ phận, sửa đổi dụng cụ và khuôn mẫu

• KHUÔN

Lắp ráp ảo, kỹ thuật đảo ngược, kiểm soát chất lượng, phân tích hao mòn, sửa chữa và sửa đổi tùy chỉnh

• HÀNG TIÊU DÙNG

Mô hình hóa và thiết kế kiểm tra, thiết kế ngược, thiết kế dụng cụ, VR&AR

• Y HỌC

Thiết kế và sản xuất dụng cụ chỉnh hình/bộ phận giả, theo dõi vết thương, mẫu vật sinh học

Thông số kỹ thuật sản phẩm

• Chế độ Quét: Chế độ Tiêu chuẩn và Tinh.
• Tốc độ Đo: 1.050.000 phép đo/giây trong Chế độ Tiêu chuẩn và 450.000 phép đo/giây trong Chế độ Tinh.
• Khu Vực Quét: Lên đến 600×550mm.
• Nguồn Sáng: 22 dãy laser xanh dương, một dãy laser xanh dương đơn và thêm 5 dãy laser xanh dương song song.
• Loại Laser: Lớp II (an toàn cho mắt).
• Độ Phân Giải: Lên đến 0.02mm.
• Độ Chính Xác: Lên đến 0.02mm trong Chế độ Tiêu chuẩn và lên đến 0.01mm trong Chế độ Tinh.
• Độ Chính Xác Thể Tích: 0.02+0.035 mm/m không PhotoShot và 0.02+0.015mm/m có PhotoShot (chế độ tiêu chuẩn)
• Độ Chính Xác Lỗ: Lên đến 0.02mm.
• Độ Chính Xác Thể Tích Lỗ: 0.02+0.03mm/m không PhotoShot và 0.02+0.015mm/m có PhotoShot.
• Khoảng Cách Từ Đầu Đo: 300mm trong Chế độ Tiêu chuẩn, 150mm trong Chế độ Tinh
• Độ Sâu Trường: 450mm trong Chế độ Tiêu chuẩn, 150mm trong Chế độ Tinh
• Độ Sâu Trường (phạm vi xa nhất): 550mm
• Trọng Lượng: 1kg.
• Kích Thước: 70×125×290mm.
