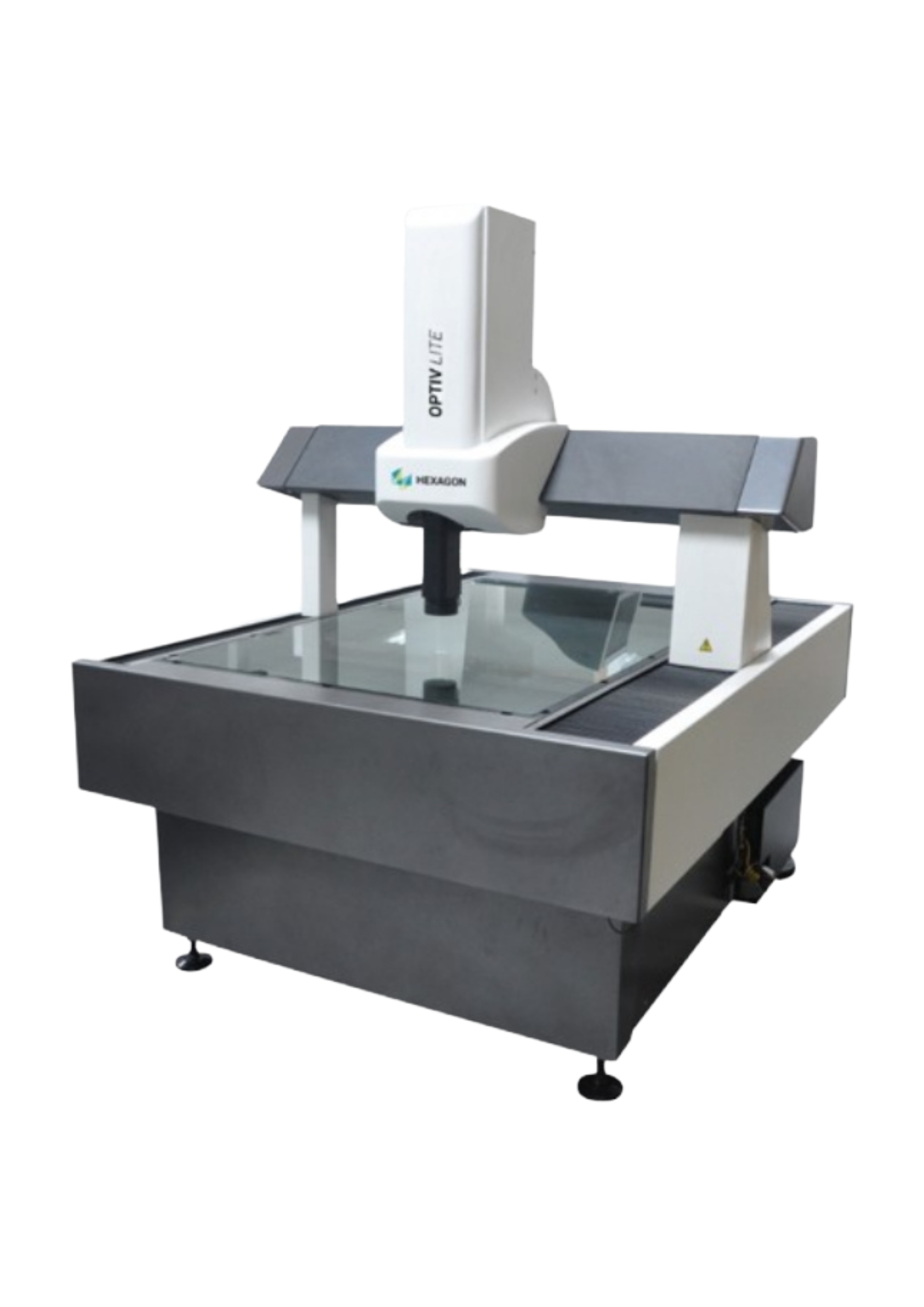

Máy đo VMM 2D 2,5D HEXAGON OPTIV LITE 10.12.3

Mô tả chung

Máy đo VMM tự động dạng cầu với cấu trúc đá granite và dẫn hướng bằng ổ đỡ khí cung cấp chuyển động nhanh và vị trí chính xác cao. Kiểu cầu là mô hình lý tưởng cho việc kiểm tra màn hình LCD và mạch PCB lớn. Làm việc với phần mềm CNC chuyên nghiệp: PC_DMIS đáp ứng các yêu cầu đo lường kích thước khác nhau.

Điểm mạnh

• Tính năng tự động lấy nét, điều khiển bằng cần gạt. (Tùy chọn: đầu dò)
• Độ chính xác cao với bàn làm việc cố định và chân đế bằng đá granite.
• Hệ thống đo hình ảnh tự động điều khiển bằng động cơ servo tốc độ nhanh 3 trục hoàn toàn tự động.
• Camera CCD màu 1/3 inch và ống kính zoom độ phân giải cao cho hình ảnh sắc nét.
• Bộ chuyển đổi tuyến tính giao diện USB có thể kết nối với phần mềm đo lường chuyên nghiệp, giao diện đơn giản, linh hoạt, dễ dàng thao tác.
• Nguồn sáng bề mặt sản phẩm được điều chỉnh dễ dàng tăng cường hiệu suất chiếu sáng tối ưu.

Ứng dụng

• Sản xuất, gia công cơ khí chính xác
• Ngành công nghiệp ô tô
• Hàng không vũ trụ
• Công nghiệp năng lượng
• Y tế

Thông số kỹ thuật sản phẩm

• Phạm vi làm việc: 1000*1200*250 mm
• Độ chính xác: 4 ± L/150 µm
• Khối lượng mẫu đo lớn nhất: 35 kg
• Thước đo quang đảm bảo khả năng đo độ chính xác cao với độ phân giải 4 µm
• Camera CCD màu kích thước 1/3” độ phân giải cao
• Điều khiển độ phóng đại 6.5x
• Chế độ chiếu sáng: Đèn nèn LED màu xanh, đèn LED vòng 4 vùng, đèn LED đồng trục, laser xác định vị trí mẫu.
• Động cơ Servo DC, truyền động chính xác
• Vận hành êm ái, không gây tiếng ồn quá 70db(A)

Môi trường làm việc:

+ Độ ẩm: 45% – 75%

+ Nhiệt độ: 20ºC ± 2ºC

Tốc độ di chuyển tối:

+ Theo chiều X, Y = 200 mm/s

+ Theo chiều Z = 60 mm/s

Nguồn: AC 115-230V, 50/60 HZ

Kích thước tổng thể: 1640*2482*1750 mm

Trọng lượng: 3420 kg
